В статье рассматривается новый способ обработки сигналов, впервые введённый израильским исследователем. Он основан на использовании этих отметок для обнаружения и местоопределения соответствующих радиолокационных систем.

Введение

В 2000-е годы космические аппараты с радиолокатором с синтезированной апертурой (КА РСА) становятся заметным фактором на рынке информационных услуг. В настоящее время на орбите функционирует ряд коммерческих КА РСА с различными специфическими возможностями. В отличие от США, Германии и Италии, где КА РСА ориентированы прежде всего на съёмку континентальных районов с высоким разрешением в Х-диапазоне, в других европейских странах и в Канаде создавались КА РСА для слежения за морской обстановкой в С-диапазоне [ 1, 2 ].

С запуском КА РСА Sentinel-1, работающего в С-диапазоне на частоте 5,405 ГГц, положено начало открытому распространению радиолокационной информации (РЛИ). Информация с КА РСА Sentinel-1 ежесуточно сбрасывается на серверы Европейского космического агентства (ЕКА), где она становится доступной для любого пользователя на таких порталах, как Copernicus-SCI-HUB, EO-Browser, Google Earth Engine.

КА РСА наряду с известными достоинствами имеют и недостатки, связанные с воздействием на качество и достоверность РЛИ различного рода помех, среди которых выделим радиопомехи от наземных и космических источников излучения (ИРИ), работающих в одном и том же с РСА диапазоне частот. Это обусловило проведение интенсивных исследований, направленных на борьбу с помехами РСА. Интенсификации этих исследований способствовал открытый доступ к РЛИ с КА РСА Sentinel-1.

Израильский исследователь установил, что мощные источники радиоизлучения, работающие в диапазоне частот РСА C-SAR космического аппарата Sentinel-1, порождают помехи-артефакты на радиолокационных изображениях, которые он использовал для обнаружения и геолокации военных радиолокационных систем.

В ходе таких исследований израильским специалистом в области ГИС-технологий Харелом Даном (Harel Dan) получены нетривиальные результаты. Им установлено, что мощные ИРИ, работающие в диапазоне частот РСА C-SAR КА Sentinel-1, порождают помехи-артефакты на радиолокационных изображениях, которые он использовал для обнаружения и геолокации военных РЛС, а также для оценки их активности в районах особого внимания (РОВ) в специфические периоды времени. Израильский исследователь при случайной некорректной регулировке уровня помех в РЛИ в среде Google Earth Engine обнаружил Х-образные отметки на изображениях по всему миру (рис. 1).

Проведённый анализ привёл его к выводу, что эти отметки – результат воздействия на РСА радиосигналов РЛС, работающих, как и РСА C-SAR, в С-диапазоне. Рабочая частота РСА C-SAR совпадает с диапазоном частот, используемым наземными и корабельными РЛС ПВО (5,250…5,850 ГГц). В частности, наиболее известными РЛС, работающими в С-диапазоне, являются РЛС AN/MPQ-53/65 из состава ЗРК Patriot. Харел Дан выдвинул гипотезу, что Х-образные отметки на изображениях РСА C-SAR обусловлены воздействием сигналов этих РЛС [ 3 ].

В рамках своей гипотезы он проанализировал соответствие положения Х-образных отметок и известных ему данных о местоположении ЗРК Patriot в Ближневосточном регионе на территории Катара, Бахрейна, Иордании, Кувейта, Саудовской Аравии. В подтверждение гипотезы израильский исследователь показал, что полученные им Х-образные отметки на снимках РСА C-SAR однозначно совпадают с местоположением РЛС AN/MPQ-53/65 из состава ЗРК Patriot, данные о которых ранее были получены по снимкам КА ОЭН: на авиабазах Аль-Удейд в Катаре, Иса в Бахрейне, Аден в Йемене, Аль-Азрак в Иордании, Али аль-Салем в Кувейте [ 3 ], а также на позиции ЗРК, прикрывающего Дубай [ 4 ]. Результат сопоставительного анализа, проведённого на примере ЗРК на авиабазе Аль-Удейд, см. на рис. 2.

Рис. 1. Х-образная отметка, выявленная Харелом Даном на радиолокационном изображении в С-диапазоне (позиция ЗРК Patriot, Дубай)

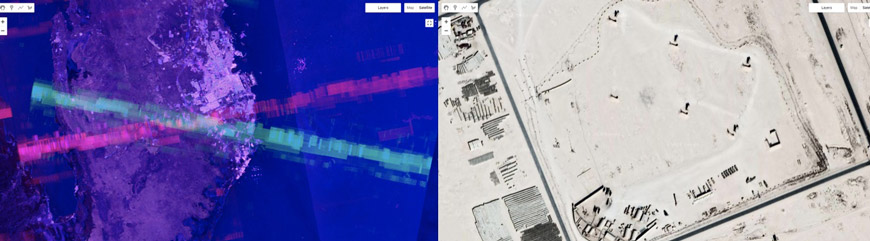

Рис. 2. Батарея ЗРК Patriot на авиабазе Аль-Удейд, Катар: слева – Х-образная отметка, полученная Харелом Даном; справа – снимок позиции ЗРК Patriot на этой авиабазе, полученный КА ОЭН

Х-образные отметки ложились и на израильскую территорию (они не были приведены Харелом Даном в связи с известными режимными ограничениями). Однако независимые исследователи установили четыре Х-образные отметки, соответствующие размещению ЗРК Patriot, которые известны в Израиле под названием Yahalom (Diamond) и обеспечивают прикрытие ядерных объектов этой страны (рис. 3) [ 5 ].

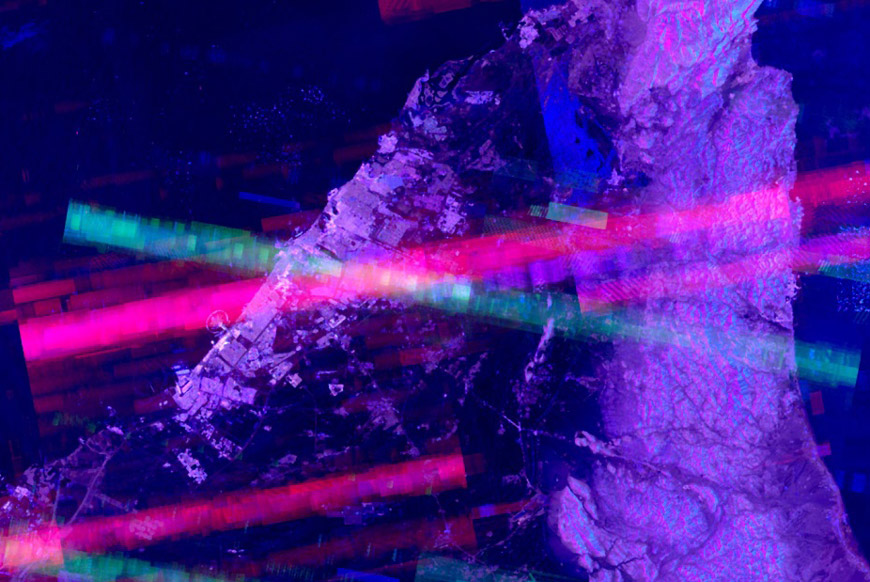

Рис. 3. Х-образные отметки на территории Израиля

Эмпирически сформулированный Харелом Даном способ обнаружения и геолокации некоторых типов военных РЛС по открытым радиолокационным снимкам в С-диапазоне получил дальнейшее развитие. Специально для содействия исследователям, использующим описываемый способ, разработан программный комплекс (ПК) в среде Google Earth Engine, получивший название 5 GIT (5 GHz Interference Tracker). Такой инструмент предназначен для селекции сигналов мощных ИРИ, работающих на частотах, близких к рабочей частоте РСА C-SAR. Заинтересованный пользователь может ознакомиться с пособием по применению программного комплекса 5 GIT [ 6 ], а на сайте [ 7 ] можно посмотреть на результаты применения ПК 5 GIT в глобальном масштабе в среде Google Earth Engine (рис. 4, 5).

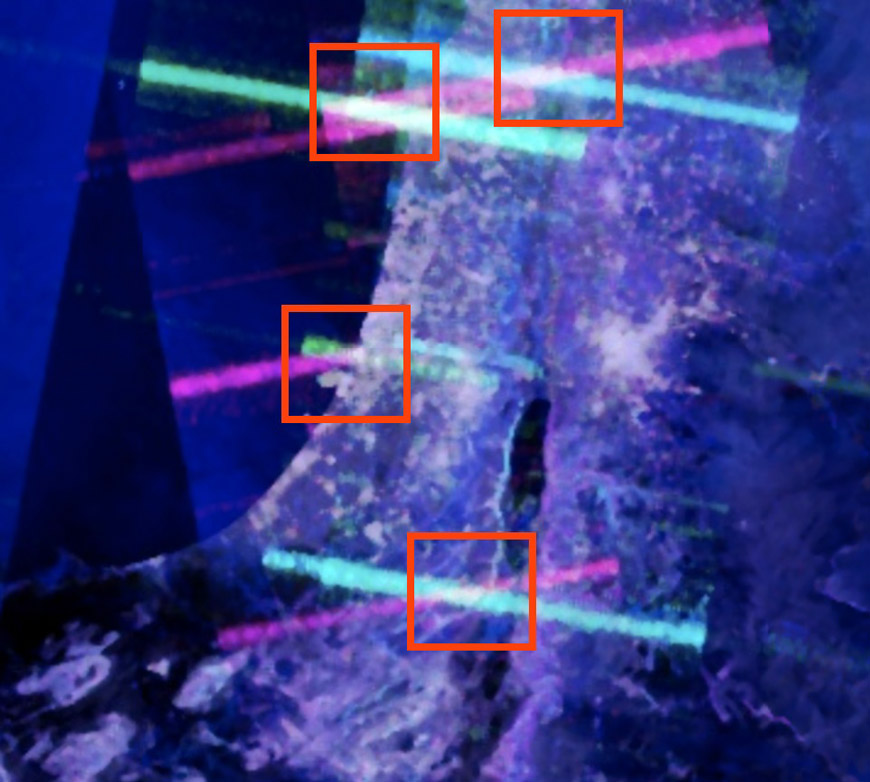

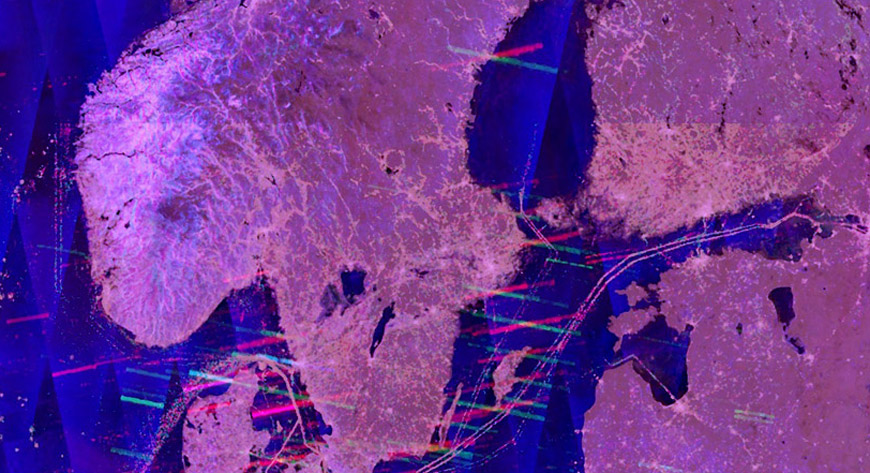

Рис. 4. Пример применения ПК 5 GIT в среде Google Earth Engine (шведская береговая сеть РЛС STRIL)

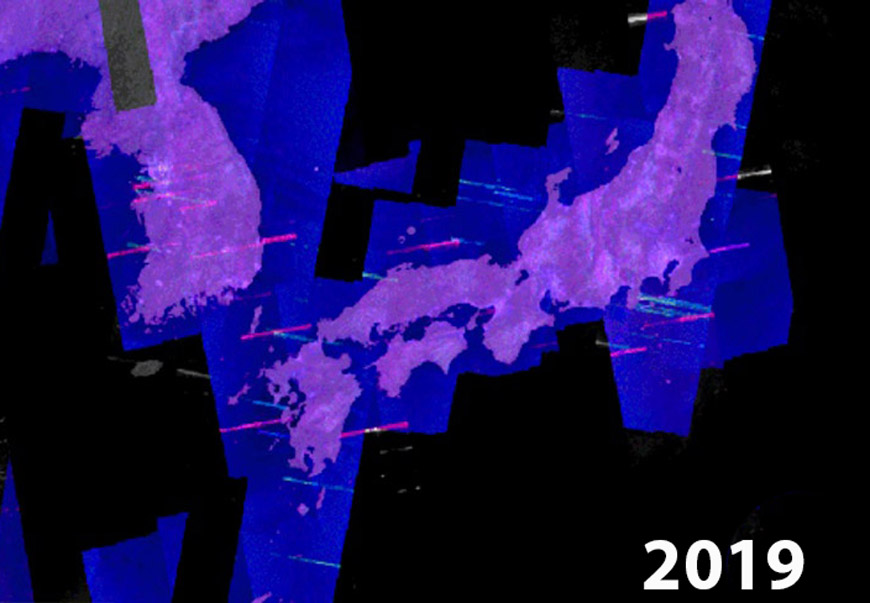

Рис. 5. Пример применения ПК 5 GIT в среде Google Earth Engine (РЛС С-диапазона в зоне Японского моря)

Применение ПК 5 GIT позволило установить, что радиолокационной системой из состава ЗРК Patriot не ограничивается перечень РЛС, формирующих «помеховые отметки» на снимках РСА C-SAR [ 4, 8, 9, 10 ]. Такие отметки также формируют сигналы: РЛС AN/SPS-67 (устанавливается на эсминцах УРО класса Arleigh Burke [ 8 ]); РЛС 96L6E (Cheese Board) и РЛС 96N2E (Grave Stone) из состава ЗРК С-300 и С-400 (типы РЛС приведены в американской классификации) [ 9 ]; РЛС из состава ЗРК HQ-9; РЛС STRIL из состава шведской береговой сети; РЛС EMPAR (SPY-790) (устанавливается на французских и итальянских фрегатах класса Horizon [ 8 ]); РЛС KRONOS Grand (корабельный вариант РЛС EMPAR, устанавливается на французских и итальянских фрегатах класса FREMM [ 10 ]); японская корабельная РЛС FCS-3 (устанавливается на вертолётоносцах JS Hyuga (DDH-181), Izumo (DDH-180), а также на фрегатах класса Akizuki и Asahi  [ 11 ]); китайские корабельные РЛС Type 381, 382, 346 [ 4 ] и ряд РЛС более ранних модификаций; РЛС на полигоне White Sands и ряд других американских и российских корабельных РЛС. Верификация указанных РЛС затруднена ввиду отсутствия у исследователей достоверных данных об их местоположении. Однако этот пробел легко устраним специалистами, располагающими соответствующими данными.

«Помеховые полосы» имеют различные размеры, поляризацию и пространственное положение на земной поверхности, однако они всегда располагаются перпендикулярно направлению движения космического аппарата РСА. С использованием ПК 5 GIT можно получить информацию, необходимую для идентификации радиолокационной системы.

В ряде источников [ 12, 13, 14 ] отмечается, что помехи РСА C-SAR часто возникают при пролёте КА Sentinel-1 над Баренцевым морем. Полагают, что эти помехи исходят от непостоянно работающих РЛС. Так, с шестого ноября 2020 года в течение девяти дней на радиолокационных снимках появлялись отметки, похожие на отметки от РЛС, выявленные Харелом Даном. Эксперты связывают их появление с проведением учений боевых кораблей.

В [13, 14] приведены снимки с Х-образными отметками над Баренцевым морем (рис. 6, 7), полученные КА РСА Sentinel-1. При этом отмечается, что по времени эти снимки совпадают с проведением ВМФ РФ серии ракетных испытаний. В то же время в другие периоды такие отметки отсутствовали. По характеру отметок на снимке на рис. 6 сделан вывод, что помеху создаёт подвижный объект в море, то есть корабль. Эксперты полагают, что эти помехи исходили от РЛС корвета класса «Адмирал Горшков». Приведённый пример трактуют как потенциальную возможность использования рассматриваемого способа мониторинга корабельных РЛС для оценки морской ситуации в российской арктической зоне.

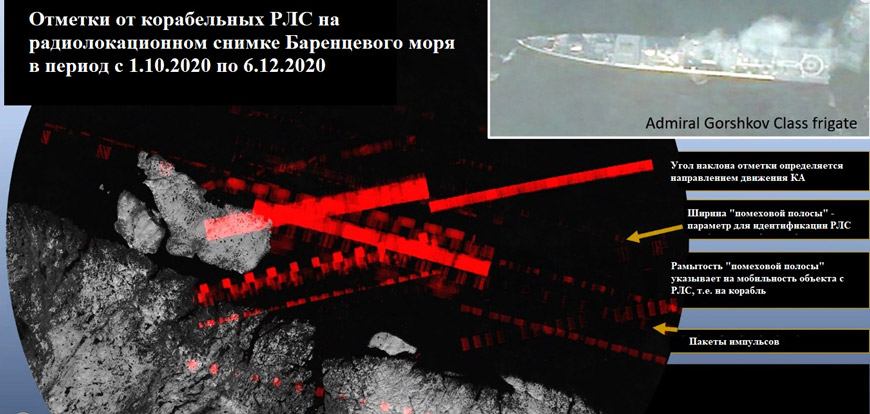

Рис. 6. Радиолокационный снимок Баренцева моря с отметками от РЛС на фрегате класса «Адмирал Горшков»

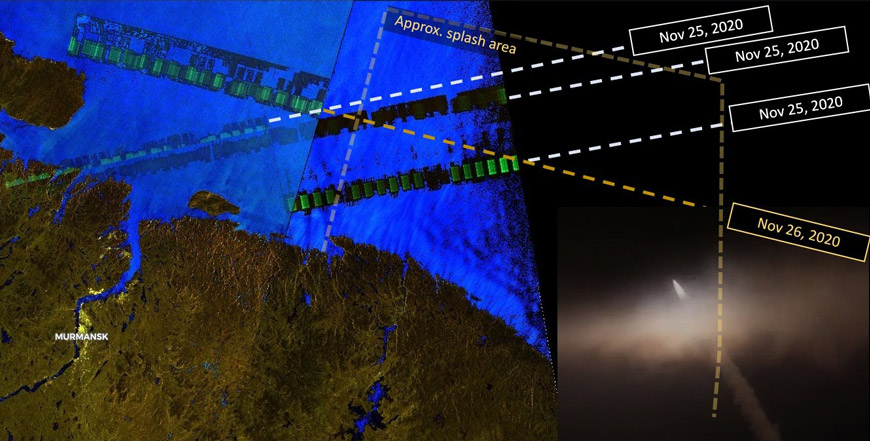

Рис. 7. Радиолокационный снимок Баренцева моря с отметками от корабельных РЛС в ходе испытаний ракеты «Циркон»

Рассмотрим более детально информационные аспекты этого способа. Радиопомехи от мощных ИРИ проявляются в виде протяжённых размытых полос, всегда перпендикулярных направлению движения КА РСА, а их наклон зависит от того, на каком витке – восходящем или нисходящем – они получены. При этом такие полосы, полученные при пролёте КА РСА над конкретным ИРИ на восходящем и нисходящем витках, пересекаются под определённым углом, образуя Х-образные отметки. Применительно к стационарным и малоподвижным ИРИ формирование Х-образных отметок может осуществляться в разнесённые периоды времени, соответствующие периодам работы ИРИ на излучение. Местоположение ИРИ соответствовало месту пересечения «помеховых полос».

«Помеховые полосы» имеют различные размеры, поляризацию и пространственное положение на земной поверхности, однако, как уже отмечалось, они всегда располагаются перпендикулярно направлению движения КА РСА. С использованием ПК 5 GIT можно получить информацию (ширину спектра помехи, период следования импульсов, частоту вращения антенны), необходимую для идентификации РЛС.

В предельных случаях достаточно иметь «помеховую полосу» лишь на одном витке и использовать её для наведения других средств воздушно-космического наблюдения, которые позволят получить более точные и достоверные данные по идентификации и местоопределению объектов интереса.

Несмотря на невысокую достоверность результатов идентификации, по этим данным можно осуществлять наведение КА ОЭН с высоким разрешением для распознавания (идентификации) РЛС и / или ассоциированных с РЛС объектов интереса. При этом даже в случае невозможности получения Х-образной отметки (например, для случая кратковременно работающих на излучение РЛС) может быть произведён поиск объекта интереса вдоль «помеховой полосы».

Развитие рассматриваемого подхода может осуществляться по следующим направлениям:

• теоретическое подтверждение процесса формирования «помеховых полос» на радиолокационных снимках под воздействием сигналов РЛС;
• определение диапазонов частот, где может быть применён подобный подход;
• установление зависимости между формой, шириной и размахом «помеховых полос» и мощностью и другими параметрами помехового сигнала, а также параметрами сканирования фазированной антенной решётки РСА;
• возможность выделения поэкземплярных признаков для более достоверной идентификации РЛС.

Многообещающие теоретические исследования в этом направлении приведены в [ 15, 16, 17 ]. В [ 15 ] получены аналитические соотношения для моделирования результатов воздействия радиопомех в виде одиночных ЛЧМ-импульсов (линейная частотная модуляция) на формирование изображения в РСА. Показано, что помеха представляет собой двумерный ЛЧМ-сигнал-артефакт, который фиксируется на радиолокационном изображении в виде полосы, формируемой с ограничениями в пространстве наклонная дальность – азимут.

Приведены соотношения для определения размеров «помеховой полосы» и положения её центра, соответствующего местоположению источника помехового ЛЧМ-сигнала. В [ 17 ] представлен алгоритм автоматической идентификации помеховых артефактов на снимках РСА C-SAR в процессе их обработки с использованием ПК Machine Learning U-Net-Like CNN. Наряду с идентификацией радиопомех решается задача геолокации источника помех. Следует отметить, что полученные результаты положены также в основу эффективной фильтрации радиопомех на радиолокационных снимках.

Несмотря на то, что исследования в рассматриваемой области ещё далеки от завершения, можно утверждать следующее:

• рассматриваемый подход обеспечивает в большинстве случаев местоопределение источников помеховых сигналов или, по крайней мере, локализацию района их расположения;
• имеется возможность вскрытия степени боевой готовности определённых объектов по частоте включения ассоциированных с ними РЛС, а в случае корабельных РЛС есть возможность отслеживать океанские и морские переходы, а также оценивать морскую обстановку и раскрывать морские операции, проводимые в зонах особого внимания в глобальном масштабе.

Объединение указанных выше данных с другими открытыми данными, получаемыми по снимкам коммерческих КА ОЭН, данных коммерческих КА РЭН типа НЕ 360, снимков и видеоинформации из социальных сетей даёт возможность получения более детального представления об объектах интереса. Следует ещё раз отметить, что в предельных случаях достаточно иметь «помеховую полосу» лишь на одном витке и использовать её для наведения других средств воздушно-космического наблюдения, которые смогут сократить неопределённость и получить более точные и достоверные данные по идентификации и местоопределению объектов интереса.

Так, приведён в [ 8 ] пример, когда после нескольких месяцев отсутствия военной активности в заливе Сидра КА РСА Sentinel-1 зарегистрировал рассматриваемым способом отметки от корабельных РЛС. Наведение по этим данным КА ОЭН на соответствующую морскую зону позволило выявить шесть кораблей класса фрегат / корвет на переходе. В [ 8 ] приведены результаты мониторинга морской обстановки у побережья Ливии по помеховым отметкам РСА C-SAR. По данным, полученным с КА РСА Sentinel-1, осуществлялось наведение КА ОЭН Planet, по снимкам которого было установлено, что эти отметки соответствуют РЛС EMPAR, установленной на фрегате класса Horizon (рис. 8).

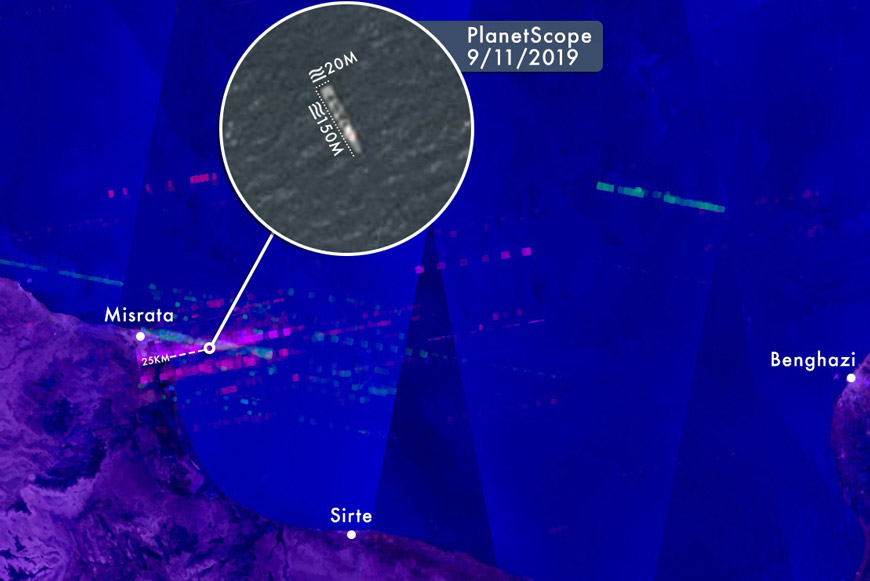

Рис. 8. Радиолокационный снимок залива Сидра у побережья Ливии с отметками от корабельной РЛС EMPAR на фрегате класса Horizon

Следует отметить, что зачастую отсутствие точных данных по местоположению и идентификации объектов в рамках рассматриваемого подхода оказывается не столь важным, если по наличию «помеховой полосы» удаётся получить беспрецедентный доступ к некоторым ранее недоступным данным по применению военных объектов [ 4 ].

В итоге можно констатировать появление ещё одного коммерческого источника оперативной информации, который может быть эффективно применён при мультиинформационном мониторинге военной деятельности разнородными средствами воздушно-космического базирования.

Наряду с помехами от наземных и корабельных РЛС подобные Х-образные отметки на радиолокационных снимках РСА C-SAR имеют место и со стороны других КА РСА, функционирующих в С-диапазоне. Большинство КА РСА находится на примерно одинаковой орбите с разной высотой. В результате имеют место регулярные сближения этих КА с наложением их зон обзора (рис. 9). При работе их РСА в одном и том же диапазоне частот они могут создавать друг другу радиопомехи от отражённых сигналов, аналогичные рассмотренным выше применительно к наземным РЛС.

В случае КА РСА Sentinel-1 такие ситуации сближения могут иметь место с КА РСА Radarsat, Radarsat-2, Gaofen-3. Анализ этих ситуаций показал, что точки (области) сближения двух КА РСА равномерно распределены во времени и пространстве. Поэтому, зафиксировав время и место одного рассматриваемого случая сближения, можно автоматически прогнозировать последующие случаи. Сближение пары КА РСА может случиться на разной широте в зависимости от их положения на орбите и параметров орбиты. Количество и пространственная конфигурация точек сближения пары КА РСА определяется циклами повторяемости их орбит. Положение таких сближений зависит от начального сдвига по фазе этих КА на орбите, а также от различия в положении подспутниковых трасс и времени прохождения восходящего узла.

Цикл повторяемости орбиты КА – характеристика, используемая при оценке условий формирования требуемой пространственной базы измерений в системах КА РСА, реализующих интерферометрический режим радиолокационной съёмки. Условия сближения пары КА РСА в рассматриваемом случае имеют сходство с условиями реализации интерферометрической съёмки. Поэтому цикл повторяемости орбиты и в этом случае играет определяющую роль. Проведён детальный анализ условий сближения КА РСА Sentinel-1 и КА РСА Radarsat-1, 2, приводящих к потенциальной угрозе создания взаимных помех (условно назовём их «помеховыми сближениями»).

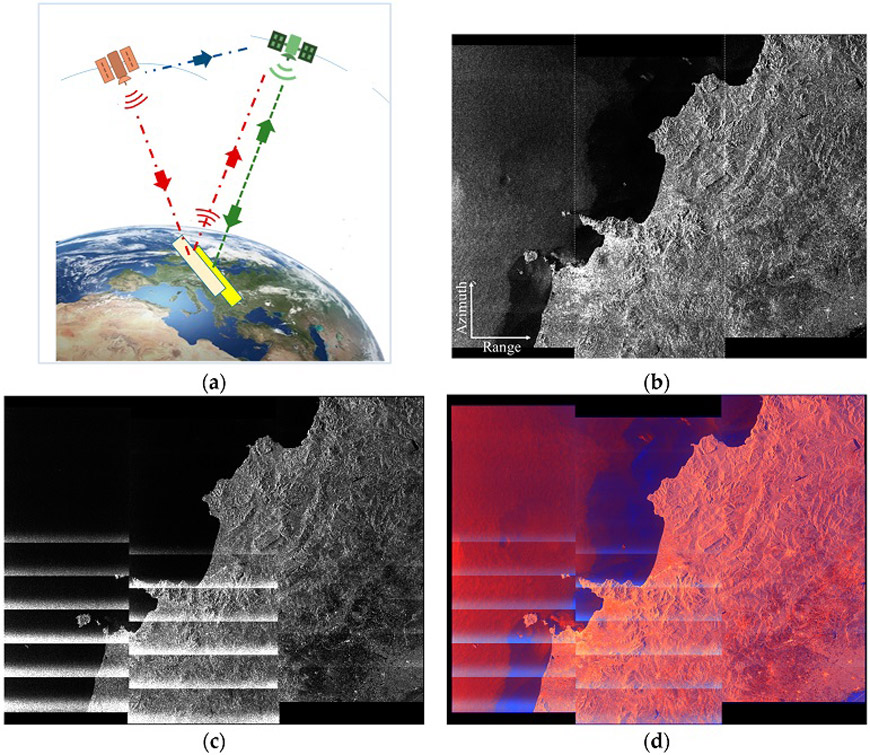

Рис. 9. Отметки от межспутниковых помех: а – схема «помехового сближения» пары КА РСА; b – снимок КА РСА Sentinel-1; c, d – «помеховые полосы» от межспутниковых помех

Цикл повторения орбиты КА РСА Radarsat-2 составляет 343 суточных витка (СВ) в течение 24 суток, а для КА РСА Sentinel-1 – 175 СВ в течение 12 суток. В результате КА РСА Sentinel-1 каждые 24 суток совершает на семь СВ больше, чем КА РСА Radarsat-2. Это приводит к тому, что в течение каждых 24 суток происходит семь их «помеховых сближений» или одно сближение каждые 3,43857 суток. За это время КА РСА Sentinel-1 совершает 50 СВ, а КА РСА Radarsat-2 – 49 СВ. Из этого следует, что все семь «помеховых сближений» имеют место в одной и той же точке орбиты при одном и том же аргументе широты и на одной и той же широте.

Цикл повторения орбиты КА РСА Radarsat составляет 179 СВ в течение 12 суток, то есть каждые 12 суток он совершает на четыре СВ больше, чем КА РСА Sentinel-1. Поэтому их «помеховое сближение» имеет место четыре раза каждые 12 суток или один раз каждые трое суток. За трое суток КА РСА Sentinel-1 совершает 43+3/4 СВ, а КА РСА Radarsat – 44+3/4 СВ. Вследствие этого упомянутые четыре «помеховые сближения» имеют место в четырёх разных точках орбиты, разнесённых на –90 градусов по аргументу широты на четырёх разных широтах. Для орбитальной группировки из двух КА РСА Sentinel-1 и трёх КА РСА Radarsat каждые 12 суток имеет место 24 «помеховых сближения», то есть один раз каждые 12 часов.

Возможность межспутниковых помех при радиолокационной съёмке в ряде случаев может вносить неопределённость в решение задачи обнаружения и геолокации РЛС по помеховым артефактам на радиолокационных снимках. Это может иметь место в критически важных ситуациях, когда операторы КА РСА и их пользователи решают задачу по мониторингу районов (зон) особого внимания, требующих высокой частоты съёмки, но при этом два КА РСА оказываются над этим районом в состоянии «помехового сближения».

Несмотря на исключительный характер подобной ситуации, надо иметь в виду, что по мере роста количества КА РСА на орбите будет расти и количество их «помеховых сближений» и расширяться география соответствующих районов, где могут возникнуть межспутниковые помехи. Рассмотренная выше методика оценки условий возникновения «помеховых сближений» КА РСА позволяет не только осуществлять их прогнозирование, но и за счёт существующих способов управления КА, рассмотренных в (1b), менять их положение на орбите, обеспечивая разнесение своего КА РСА по времени и пространству с «мешающим» КА РСА.

Заключение

Отметим, что КА РСА Sentintеl-1 является мощным источником открытой информации, которая непосредственно не представляет оперативного интереса вследствие низкого разрешения и используется в основном для научных исследований. Однако способ обнаружения и геолокации военных РЛС, установленный Харелом Даном и развиваемый другими исследователями, порождает новые реалии в связи со свободным доступом к РЛИ, особенно в сфере, чувствительной к информации, которую закрывают государственные структуры.

Применение рассмотренного способа мониторинга наземных и корабельных РЛС по артефактам радиопомех, обусловленных попаданием их зондирующих сигналов в приёмный тракт РСА, не ограничивается только С-диапазоном. В перспективе можно ожидать его применение и в Х-диапазоне. Это обусловлено, с одной стороны, массированным созданием и применением КА РСА Х-диапазона [ 1, 2 ], а с другой стороны – масштабным применением наземных и корабельных РЛС, функционирующих в Х-диапазоне. Потенциально подобный метод может быть распространён и на станции спутниковой связи Х-диапазона из состава систем DSCS, NATO, Skynet, Siracuse.

Результаты исследований в рассматриваемой области могут быть непосредственно использованы для разработки способов фильтрации радиопомех на космических радиолокационных снимках.
