Ракеты-носители сверхлегкого класса: ниша на рынке пусковых услуг и перспективные проекты


В статье анализируются перспективы коммерческого использования ракет-носителей сверхлегкого класса на формирующемся рынке запусков малоразмерных космических аппаратов. Рассматриваются наиболее перспективные проекты сверхлегких носителей и технологии, позволяющие улучшить их технико-экономические показатели.
Валерий Юрьевич Клюшников,3 доктор технических наук, старший научный сотрудник, главный научный сотрудник ФГУП «Центральный научно-исследовательский институт машиностроения», Роскосмос, Москва, Россия, , ,



Введение

Существующие классификации ракет-носителей (РН) по энергетическим возможностям достаточно условны, и вплоть до последнего времени такой класс, как сверхлегкая РН, или микроРН, в нормативных документах и в специальной литературе отсутствовал. Сейчас к сверхлегким (микроРН) одни авторы относят ракеты, способные вывести на низкую околоземную орбиту (НОО) полезную нагрузку массой до 500 кг , другие – до 300 кг и даже до 100 кг .

В соответствии с приведенной выше классификацией формально сверхлегкие РН были созданы еще в начале космической эры (табл. 1)

Таблица 1. Основные характеристики первых РН сверхлегкого класса [3, 4]



 РН



Характеристики

Vanguard

«Лямбда-4S»

Разработчик

Glenn L. Martin Company (США)

Nissan (Япония)

Количество ступеней

3:

1 ст.: керосин + жидкий О2,

2 ст.: азотная кислота + несимметричный диметилгидразин (НДМГ);

3 ст.: смесевое твердое ракетное топливо (СТРТ)

5: все - СТРТ

Стартовая масса

10 050 кг

9400 кг

Длина

23 м

16,5 м

Диаметр

1,14 м

0,74 м

Год первого пуска

1957

1966

Количество пусков

11 (3 успешных)

5 (1 успешный)

Космодром (место) запуска

Канаверал (LC-18)

Утиноура

Масса полезного груза, выводимого на НОО

22,5 кг

26 кг





































Примечание: До запуска японской сверхлегкой ракеты-носителя SS-520-5, созданной на базе метеорологической ракеты, РН «Лямбда-4S» была самой легкой в истории из всех космических РН, достигших орбиты.

Однако малая масса сверхлегких РН на заре космонавтики была обусловлена техническими и технологическими ограничениями и примитивностью запускаемых космических аппаратов (КА). В дальнейшем развитие производства малоразмерных спутников (малых космических аппаратов) длительное время не сопровождалось снижением грузоподъемности и размеров РН. Сейчас же снижение массы и габаритов КА и РН – целенаправленная техническая политика, ориентированная, в конечном счете, на снижение стоимости и повышение доступности космических услуг для массового потребителя.

В настоящее время принятых в эксплуатацию носителей сверхлегкого класса не существует. Наиболее близким к ним по требуемым характеристикам является воздушно-космический комплекс легкого класса на базе крылатой ракеты Pegasus XL (табл. 2). Но он очень дорог (удельная стоимость выведения 1 кг полезного груза на низкую околоземную орбиту достигает 90 тыс. долл.) и переразмерен для выведения микро- и наноспутников (масса полезного груза – 443 кг).

Таблица 2. Основные характеристики РН Pegasus-XL [3, 13]

Разработчик - Orbital Sciences Corporation

Количество ступеней – 3 (все - СТРТ, в варианте Pegasus HAPS дополнена блоком маневрирования, работающим на гидразине)

Стартовая масса - 23 130 кг

Длина – 17,6 м

Диаметр – 1,27 м

Год первого пуска – 1990

Количество пусков – 46 (3 неудачных, 2частично неудачных)

Способ запуска – с самолетов-носителей B-52 (принадлежит NASA) или L-1011 «Трайстар» (принадлежит корпорации Orbital)

Масса полезного груза, выводимого на НОО- 443 кг

Стоимость запуска (на 2016 год) — 40 млн долл.

Стоимость выведения на НОО 1 кг полезного груза – до 90 тыс долл.



























Существуют общие закономерности изменения технико-экономических показателей РН по мере уменьшения начальной стартовой массы и массы полезного груза, выводимого на орбиту: стоимость пуска уменьшается, а удельная цена выведения на орбиту 1 кг полезного груза увеличивается (рис. 1). Последняя закономерность связана с ухудшением энергомассового совершенства легких РН. Естественно, такое ухудшение разработчики современных сверхлегких РН стремятся компенсировать использованием современных технологий.

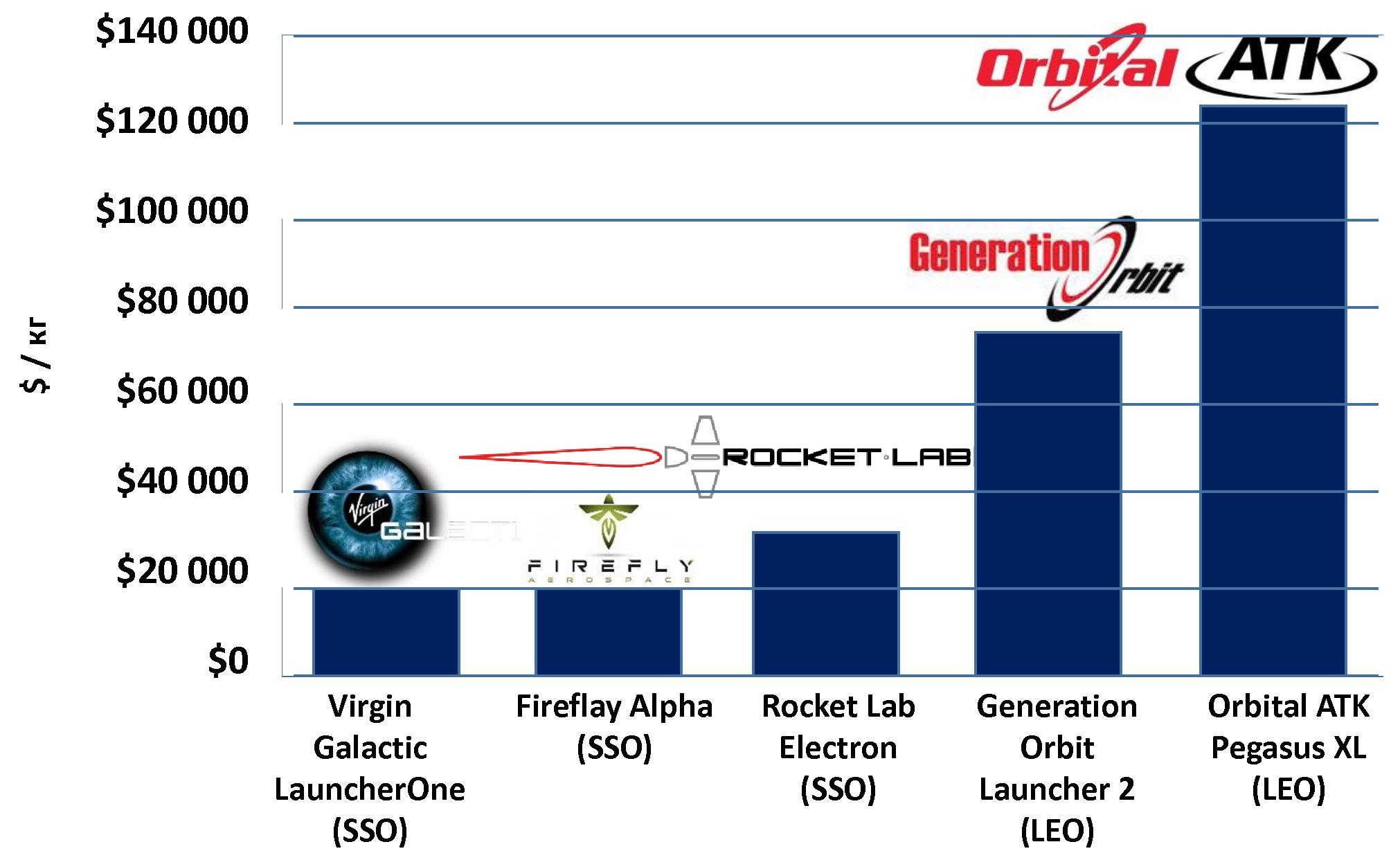

Рис. 1. Удельные экономические показатели сверхлегких РН

Цель данной статьи заключается в выявлении и анализе перспективных технологий - проектно-конструкторских решений, определяющих облик перспективных сверхлегких РН, которые позволили бы максимально улучшить прежде всего удельные экономические показатели РН сверхлегкого класса.

1. Место сверхлегких ракет-носителей на рынке пусковых услуг

Согласно , стоимость полета в космос за последние полвека существенно не изменилась, что привело к некоторому замедлению темпов развития рынка космических услуг и в целом не оправдало ожиданий от результатов исследования и освоения космоса, характерных для начала космической эры.

Несмотря на то, что в настоящее время реализуется множество программ создания сверхлегких ракет-носителей, получающих как государственное, так и частное финансирование, отсутствует устойчивая бизнес-модель для рынка сверхлегких РН

Дальнейшее развитие космической техники связано с радикальным снижением стоимости космических услуг, повышением их доступности и расширением номенклатуры. Эта цель может быть достигнута с помощью микроминиатюризации элементной базы, бортовой аппаратуры и изделий ракетно-космической техники в целом, развертывания многоспутниковых группировок малоразмерных космических аппаратов (МКА) инфокоммуникационного назначения. Количество МКА уже в ближайшие 5-10 лет достигнет нескольких сотен и, возможно, тысяч. Наиболее высоких темпов роста ожидают от запусков космических аппаратов массой до 50 кг, относящихся по принятой классификации к нано- и микроКА (рис. 2).

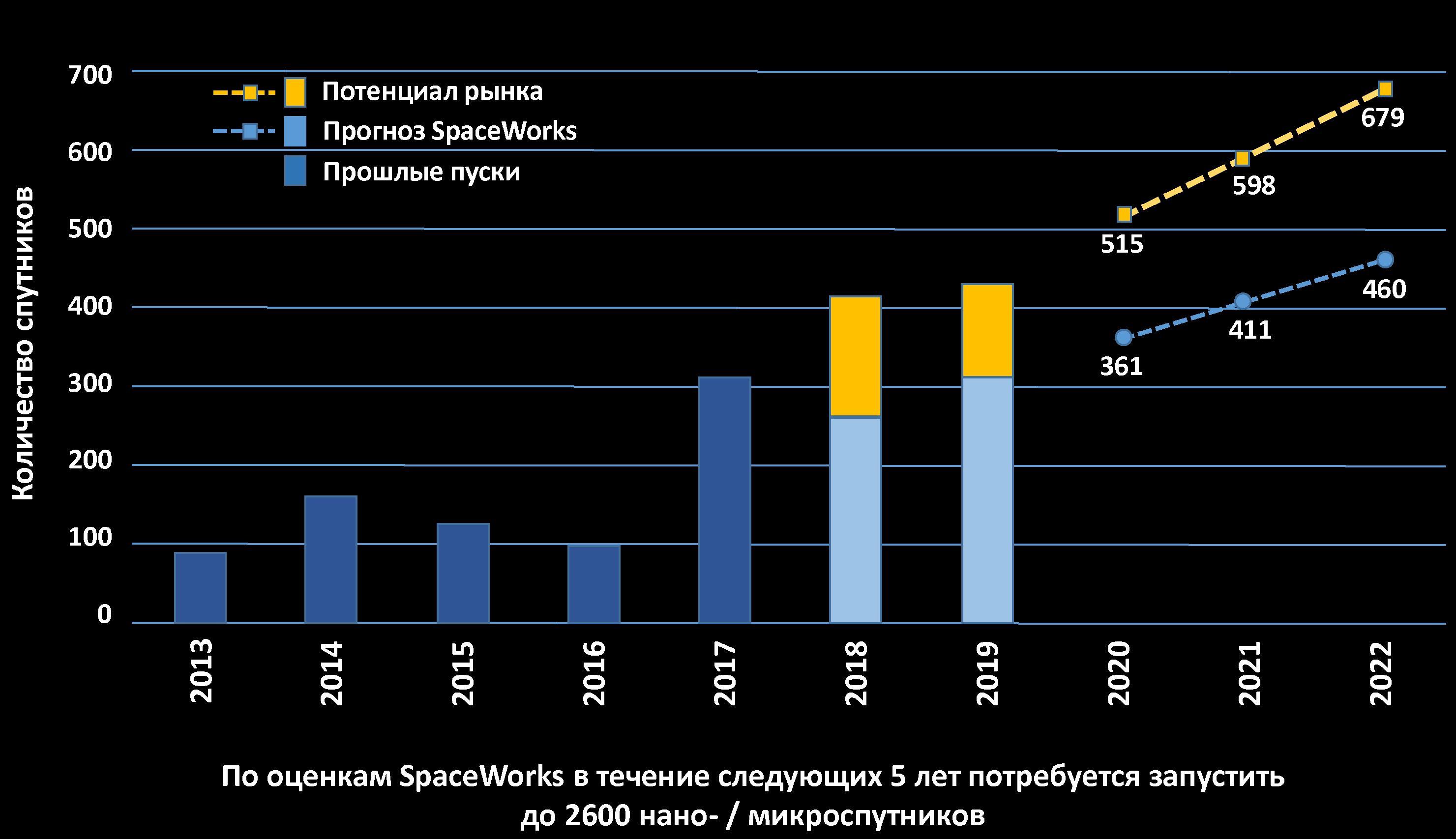

Рис. 2. Статистика запусков и прогноз рынка нано / микроспутников (1-50 кг) по состоянию на 2018 год

Необходимо также принимать во внимание планы развертывания многоспутниковых группировок, прежде всего низкоорбитальных космических систем широкополосной связи, которые в ближайшие 10 лет могут насчитывать более 16 000 малых космических аппаратов класса мини, массой до 300-400 кг (рис. 3). Причем требуемые диапазоны высот и наклонений орбит – существенно шире используемых в настоящее время для запусков тяжелых КА.

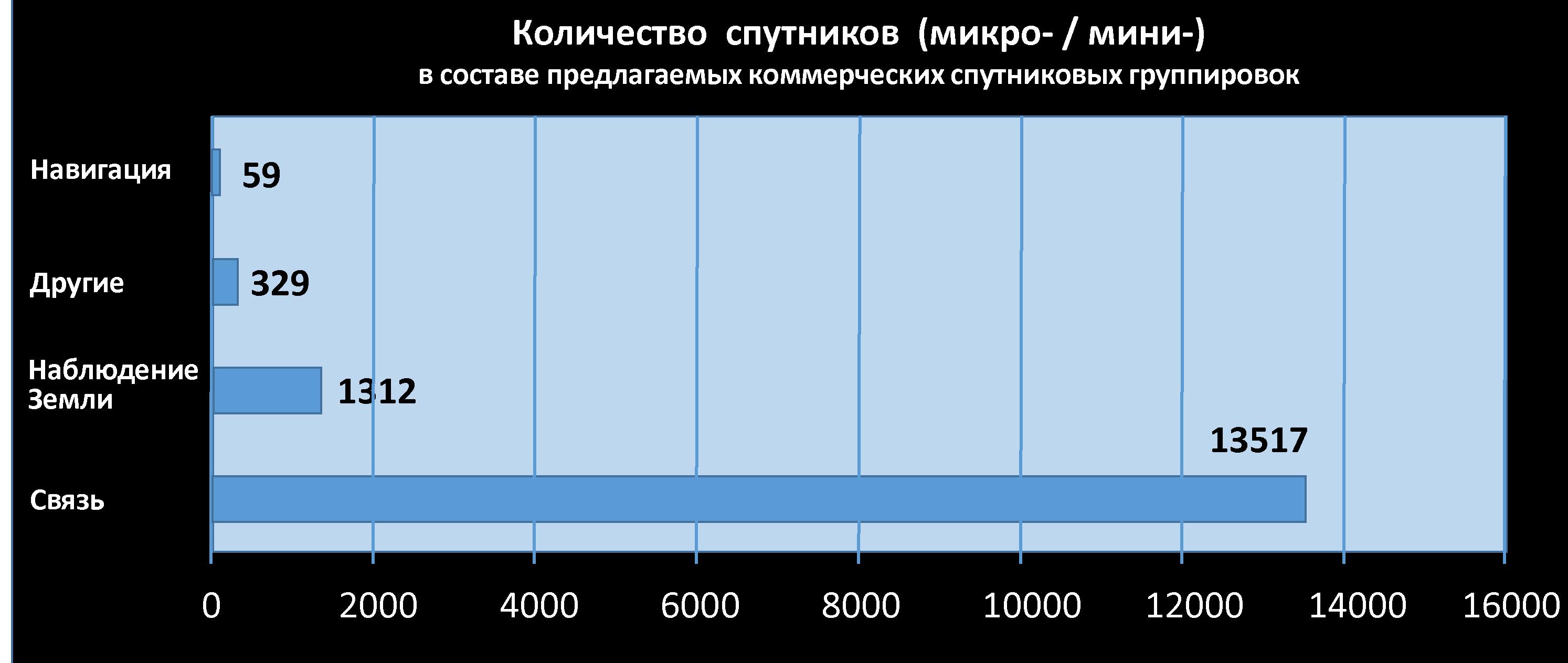

Рис. 3. Прогноз количества спутников в многоспутниковых группировках

Если для развертывания многоспутниковых орбитальных группировок могут быть использованы существующие ракеты-носители легкого и среднего классов, то для наращивания и поддержания будут необходимы сверхлегкие РН, рассчитанные на выведение на низкую околоземную орбиту полезной нагрузки массой от единиц килограммов до 200-300 килограммов. К таким носителям будут предъявляться требования минимальной стоимости и высокой оперативности пуска, простоты подготовки к пуску и надежности, широкого диапазона высот и наклонений целевых орбит.

Радикальное снижение стоимости космических услуг, повышение их доступности и расширение номенклатуры может быть достигнуто с помощью микроминиатюризации элементной базы, бортовой аппаратуры и изделий ракетно-космической техники в целом, развертывания многоспутниковых группировок малоразмерных космических аппаратов

Так уже сейчас для восполнения состава системы глобальной широкополосной связи OneWeb планируется использовать сверхлегкую РН Launcher One (Virgin Galactic, США), а компания Planet (США) планирует осуществить замену отказавших спутников типа Flock (кубсат формфактора 3U) системы дистанционного зондирования Земли при помощи сверхлегкой РН Electron (Rocket Labs, США) и т.д.

Таким образом, место сверхлегких РН на рынке пусковых услуг определяется:

1. Возможностью более частых запусков, не привязанных к пускам тяжелых РН.

2. Широким спектром требований к высотам и наклонениям целевых орбит малоразмерных космических аппаратов, которые невозможно удовлетворить при попутном выведении.

3. Перспективами использования сверхлегких РН для решения задачи восполнения многоспутниковых группировок.

Однако, несмотря на то, что в настоящее время реализуется множество программ создания сверхлегких РН, получающих как государственное, так и частное финансирование, отсутствует устойчивая бизнес-модель для рынка сверхлегких РН, и это может помешать его развитию. Среди потенциальных препятствий на пути успеха рынка запусков малых КА при помощи сверхлегких РН называют технологические проблемы, чрезмерно оптимистичные прогнозы спроса и возможность альтернативных решений, таких как доставка нескольких небольших спутников на более тяжелых ракетах-носителях с использованием специализированных пусковых устройств (диспенсеров) . Существует и обратное влияние практических успехов в развитии сверхлегких РН на динамику рынка малых КА: не исключено, что существенное улучшение удельных экономических показателей сверхлегких РН (снижение стоимости выведения на орбиту 1 кг полезного груза) стимулирует развитие рынка малых КА и орбитальных группировок на их основе.

2. Перспективные проекты сверхлегких носителей: поиск оптимального облика

Несмотря на ряд описанных выше сложностей, в настоящее время в мире создается несколько десятков сверхлегких РН, рассчитанных на выведение на низкую околоземную орбиту грузов до 300 кг (табл. 3). Летные испытания многих из них намечены на 2019-2020 годы.

Перспективные проекты сверхлегких РН отличает разнообразие реализуемых технологических решений, включая способ запуска, тип двигательной установки и топлива, технологии изготовления основных элементов и др.

В отличие от России, в западных странах (а в последнее время и в Китае) многие технологические решения при создании сверхлегких РН могут быть достаточно быстро и эффективно проверены экспериментально. Это достигается системой стартапов - сравнительно небольшим финансированием частных фирм - по их собственной инициативе или в результате победы в конкурсе, объявленном, например, агентством DARPA или NASA (США). Конечно, в этих случаях могут иметь место различные коллизии, но цель, на наш взгляд, достигается: предлагаются и проверяются на практике самые нетрадиционные технологические решения.

Таблица 3. Основные характеристики некоторых перспективных сверхмалых ракет-носителей [11, 12, 13]

Название РН

Оператор, страна

Число ступеней

Топливо

Стартовая масса, т

Масса полезного груза, кг

Стоимость пуска,

млн долл.

Стоимость выведения на орбиту 1 кг,

тыс. долл.

Год

первого запуска

Примечание

SS-520-4 /

SS-520-5

JAXA / Canon

Япония

3

СТРТ

2,6

4

3,6

900,0

2017

2018

Проект заморожен

Super Strypi

ORS Office,

США

3

СТРТ

28,3

250

(ССО)

12,0

48,0

2015

Проект закрыт

Alpha 1.0

Firefly Space Systems, США / Украина

2

ж. О2 + керосин

54,0

1000

(НОО)

10,0-15,0

< 20,0

2019

3D-печать

Electron

Rocket Lab,

США

2

ж. О2 + керосин

10,5

250

(НОО)



4,9

49,0

2017

3D-печать

Arion 2



PLD Space,

Испания

3

ж. О2 + керосин

7,0

150

(НОО)

4,8-5,5

32,0-36,6

2020

Повторное использование ракетных блоков до 10 раз

Vector-R

(Vector Rapid)

Vector Space,

США

2/3

1, 2 ст. - ж. О2 + пропилен,

3 ст. - ЭРД

5,0

60

(НОО)

2,0-3,0

33,3-50,0

2019

3D-печать форсунок ЖРД. В 2017 г. – суборбитальные испытательные пуски

Vector-H

(Vector Heavy)

Vector Space,

США

2/3

1, 2 ст. - ж. О2 + пропилен,

3 ст. - СТРТ

11,9

290

(НОО)

3,5-4,5

33,3-50,0

2019

3D-печать форсунок ЖРД

Haas 2C

ARCA Space Corporation, США

2

ж. О2 + керосин

16,0

400

1,0

2,5

2019

Суборбитальная ракета – прототип 1-й ступени Haas 2CА

Haas 2CА

ARCA Space Corporation, США

1

70% Н2О2 + керосин

16,0

100

1,0

10,0

2019

Линейный клиновоздушный ЖРД

Neptune N1

(минимальная конфигурация)

Interorbital Systems Corporation (IOS), США

3

Скипидар + азотная кислота

2,449

6,4

0,25

39,0

2019

Модульный носитель

ALASA

(Airborne Launch Assist Space Access)

Phantom Works Advanced Space Exploration, США

2+

Самолет

Монотопливо NA-7 (закись азота + ацетилен)

?

45

(НОО)

1

22,2

2020

1 ступень – самолет-истребитель F-15E.

Проект закрыт

RASCAL

(Responsive Access Small Cargo Affordable Launch)

Space Launch, США

2+

Самолет

1 ст. – ЖРД

2 ст. – гибридный РД



7,3

75

(НОО)

0,75

10,0

-

1 ступень – специальный авиационный носитель. Пуск на высоте 58 000-60 000 м.

Проект закрыт

Cab-3A

CubeCab,

США

2+

Само-лет



13,0

5,0

(НОО)

0,25

50,0

2020

Печать на 3D-принтере.

Пуск с F-104

3D-печать, COTS- технологии

LauncherOne

Virgin Orbit, США

2+

Само-лет

ж. О2 + керосин

25,0

500,0

(НОО)

12,0

24,0



1 ступень - Boeing 747-400

Bloostar

Zero2Infinity,

Испания

3+

Страто-стат

ж. О2 + метан

4,93

75,0

4,0

53,3

2019

Пуск с Н=30-100 км со стратостата

Phantom Express (XS-P, XS-1)

The Boeing Company, США

2

ж. О2  + ж. Н2



108,86

1360,0-2270,0

(НОО)

5,0

3,7-2,2

2020

Вертикальный старт, горизонтальная посадка, одноразовая 2-я ступень

Black Arrow 2

Horizon Space Technologies,

Британия

2

ж. О2 + СПГ

-

500,0

(НОО)

6,12

12,2

2020

3D-печать и композитные конструкции

Intrepid 1

Rocket Crafters, Inc.,

США

2

Гибридный ракетный двигатель

(H2O2 + твердое горючее)

24,0

376,0

(НОО)

5,4

14,4

2020

Гибридный ракетный двигатель D-DART (патент RCI) с возможностью повторного запуска.

3D-печать твердотопливных зарядов

OS-M1

(Chongqing Liangjiang Star)

OneSpace,

Китай

4

СТРТ

20,0

205,0

(НОО)

> 2,0

 < 10,0

2019

В 2018 г. – 2 суборбитальных испытательных пуска.

В 2019 г. – неудачный запуск КА Lingque-1B.

New Line 1

Link Space Aerospace Technology Group,

Китай

2

ж. О2 + керосин

33,0

200,0

(ССО)

2,5 - 4,5

12,5 - 22,5

2021

Спасаемая 1-я ступень с ракетно-динамической посадкой

Hyperbola-1

iSpace,

Китай

3

1, 2 ст. – СТРТ

3 ст. - ЖРД

31,0

300,0

(НОО)

-

-

2019

В апреле 2018 г. – суборбитальный отработочный пуск 2-й ступени

Zhuque-1

(ZQ-1)

Landspace,

Китай

3

СТРТ

27,0

300,0

(НОО)

-

-

2018

Неудачный запуск КА телевещания

SMILE

(Small Innovative Launcher for Europe)

Консорциум SMILE из 14 европейских компаний и институтов

3

1 ст. - ж. О2 + керосин;

2, 3 ст. - H2O2 + твердое горючее

20,8

70,0

(НОО)

< 3,5

< 50,0

-

Шестигранный керамический ЖРД типа Aerospike на 1-й ст.

На 2 и 3 ст. – гибридный РД



2.1.Модификации геофизических ракет

На первый взгляд, очевидным решением задачи создания сверхлегких РН является модернизация геофизических ракет с целью повышения их энергетических возможностей, с тем чтобы использовать в качестве носителей. Речь идет о японской высотной двухступенчатой твердотопливной исследовательской ракете SS-520 и американской геофизической трехступенчатой твердотопливной ракете Strypi, специально разработанной для ядерных испытаний (рис. 4). Их модификации соответственно получили названия SS-520-4 (к SS-520 была прибавлена третья ступень) и Super Strypi (были изготовлены новые твердотопливные двигатели) .

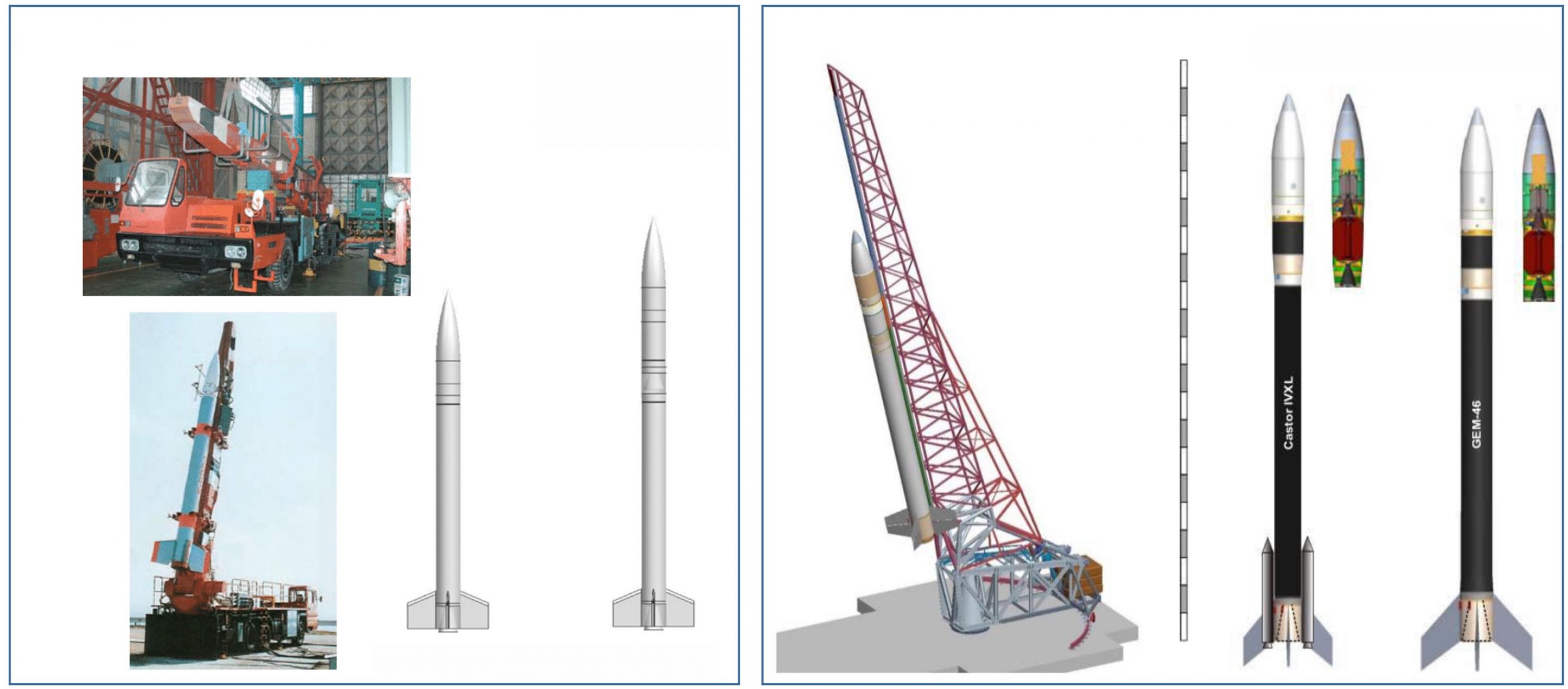

Рис. 4. Сверхлегкие ракеты-носители, созданные на базе существующих геофизических ракет

Успехом увенчался только второй пуск японского носителя (SS-520-5) 3 февраля 2018 года (первый пуск 15 января 2017 года был аварийным). Единственный же пуск ракеты Super Strypi в 2015 году закончился аварией. В настоящее время проект закрыт.

В России НПО «Тайфун» Росгидромета сделало попытку обосновать предложения по использованию модернизированного геофизического ракетного комплекса МР-30 с ракетой МН-300 (разработчик ОКБ «Новатор») в качестве средства выведения сверхлегкого класса для запуска МКА. Привлекательность этой идеи заключается в возможности унификации носителя и геофизического ракетного комплекса с целью снижения стоимости пуска за счет производства большой серии унифицированных элементов обоих типов ракет. Однако предварительные оценки и проектно-баллистические расчеты показали проблематичность создания многоступенчатой РН сверхлегкого класса для запуска КА массой 5-15 кг на НОО на базе твердотопливной метеорологической ракеты по следующим причинам:

- ракета МН-300 обладает дефицитом энергетики из-за низкого весового совершенства конструкции ступени (на уровне 20 % от массы топлива) и низкого пустотного удельного импульса используемого смесевого твердого топлива;

- попытка модификации ракеты МН-300, по существу, приведет к созданию новой ракеты, так как для решения поставленной задачи необходимы новая первая ступень, дополнительная вторая ступень и апогейная ступень. Кроме того, необходимо создавать новую систему управления (ракета МН-300 стабилизируется в полете вращением).

 2.2. Ракеты-носители традиционных схем

Необходимо заметить, что в числе нескольких десятков прорабатываемых проектов сверхлегких РН присутствуют в основном традиционные схемы и компоновки. Улучшения удельных экономических показателей разработчики рассчитывают добиться за счет использования более современных технологий изготовления элементов РН и повышения тем самым энергомассового совершенства.

РН Alpha

Так, в 2014 году интерес специалистов вызвал стартап Firefly Space Systems (США) ‑ сверхлегкой ракеты носителя под названием Alpha (рис. 5).

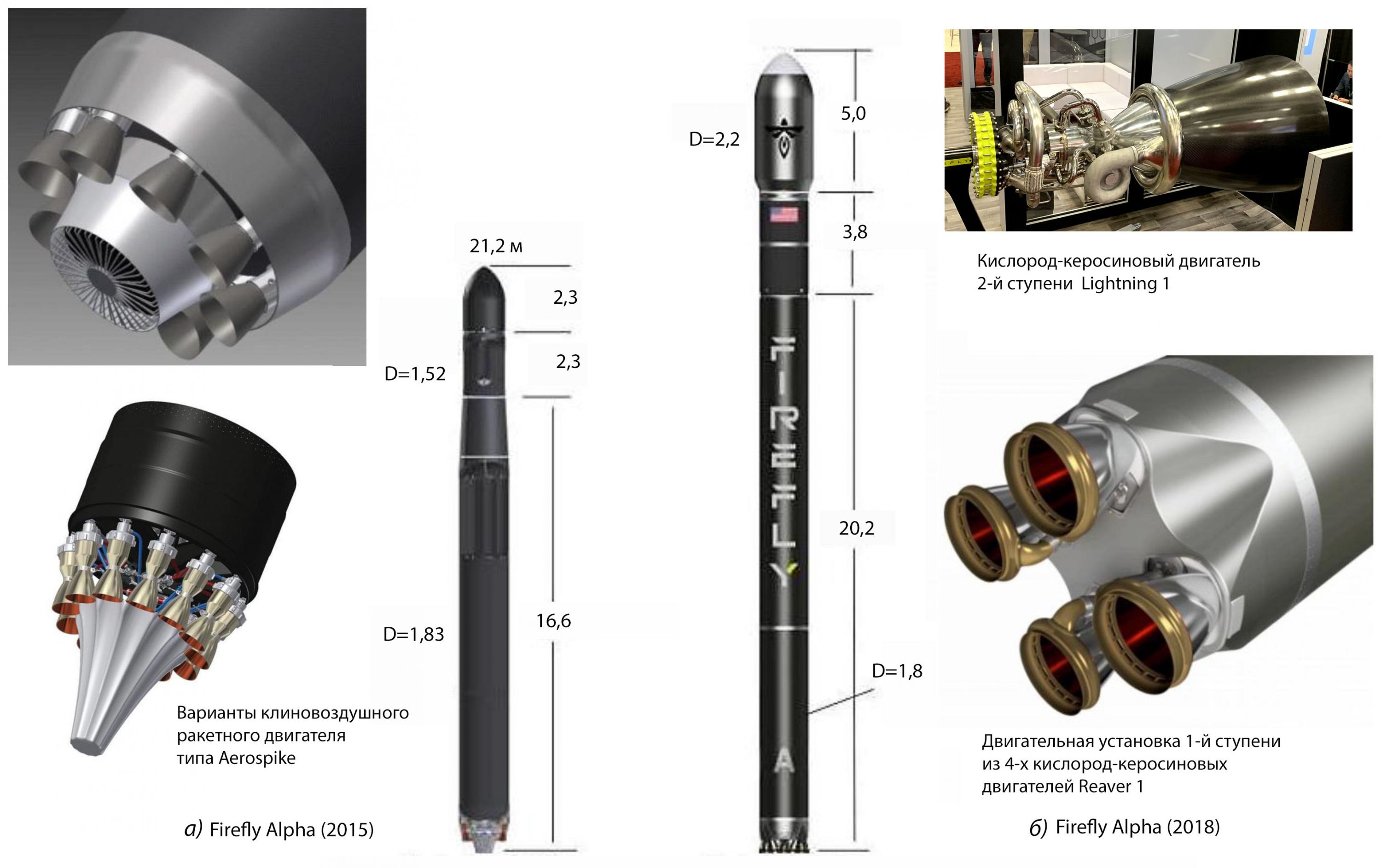

Рис. 5. Ракета-носитель Alpha компании Firefly Aerospace [16, 17]

Так сложилось, что ракета разрабатывалась в двух вариантах. В первом варианте РН (Firefly Space Systems, 2015 г.) был принят ряд передовых проектно-конструкторских решений, направленных на максимальное снижение стоимости пуска и улучшение удельных экономических показателей, в том числе [16, 17]:

- использование в качестве топлива жидкого кислорода и метана;

- установка на первой ступени клиновоздушного жидкостного ракетного двигателя (ЖРД) типа Aerospike;

- изготовление корпуса ракеты из углерод-углеродного композита.

Наибольший интерес в первом варианте ракеты представлял клиновоздушный ЖРД (ЖРД с центральным телом), позволяющий снизить массу топлива на 25-30 % за счет того, что клиновидное сопло способно регулировать давление истекающей газовой струи в зависимости от изменения атмосферного давления по мере набора высоты.

Однако в начале 2017 года Firefly приостановила свою деятельность из-за финансовых трудностей. В дополнение ко всем проблемам компания Virgin Galactic предъявила к Firefly иск за нарушение авторских прав. В результате компания была продана с аукциона и куплена предпринимателем Максимом Поляковым (Max Polyakov) . В 2018 году Максим Поляков открыл исследовательский центр в городе Днепр (бывший Днепропетровск, Украина) с перспективой организации экспериментального производства сверхлегких РН и применения космических технологий в аграрном секторе. В центре установлен самый большой на Украине 3D-принтер.

После покупки М. Поляковым компании Firefly Space Systems концепция РН Alpha претерпела существенные изменения, включающие:

- отказ от клиновоздушного двигателя на первой ступени; вместо него будет установлен турбонасосный ЖРД обычной схемы со сверхкомпактным горизонтальным турбонасосом;

- отказ от метана, вместо метана будет использоваться керосин RP-1;

- печать элементов конструкции РН на 3D-принтере.

В июне 2018 года Firefly Aerospace объявила о подписании соглашения об оказании услуг по использованию РН Alpha для запуска малых КА британской компании Surrey Satellite Technology Limited (SSTL). Дата первого пуска намечена на третий квартал 2019 года. К концу 2020 года планируемый темп должен составить один пуск в месяц.

РН Electron

Наиболее продвинутым проектом сверхлегкой РН традиционной схемы является, на наш взгляд, ракета-носитель сверхлегкого класса Electron (рис. 6), разработанная новозеландским подразделением американской частной аэрокосмической компании Rocket Lab (США / Новая Зеландия) . Ракета позволяет вывести полезную нагрузку массой до 150 кг на солнечно-синхронную орбиту высотой 500 км или до 250 кг на низкую околоземную орбиту. Стоимость пуска ракеты-носителя составляет от 4,9 до 6,6 млн долларов США.

Первый пуск 25 мая 2017 года оказался неудачным. Однако последующие четыре пуска (по состоянию на конец марта 2019 года) были успешными. Подписаны контракты на запуски малых КА с компаниями Planet (три запуска 20-25 КА) и Moon Express (три пуска в рамках конкурса Google Lunar X Prize), а также с ВВС США (запуск трех КА). Таким образом, на сегодня Electron является практически единственным эксплуатируемым носителем сверхлегкого класса.

К инновационным техническим решениям, принятым в РН Electron, следует отнести:

- изготовление из углеродных композитов основных элементов конструкции, включая несущий цилиндрический корпус, топливные баки и головной обтекатель, причем материал баков окислителя совместим с жидким кислородом;

 - 3D-печать всех основных элементов ЖРД Reserford;

- установку на обеих ступенях ракеты электрических турбонасосных агрегатов (электропривод двигательной установки из двух электродвигателей первой ступени питается от литий-полимерных аккумуляторов; электропривод ДУ второй ступени - от трех литий-ионных батарей).

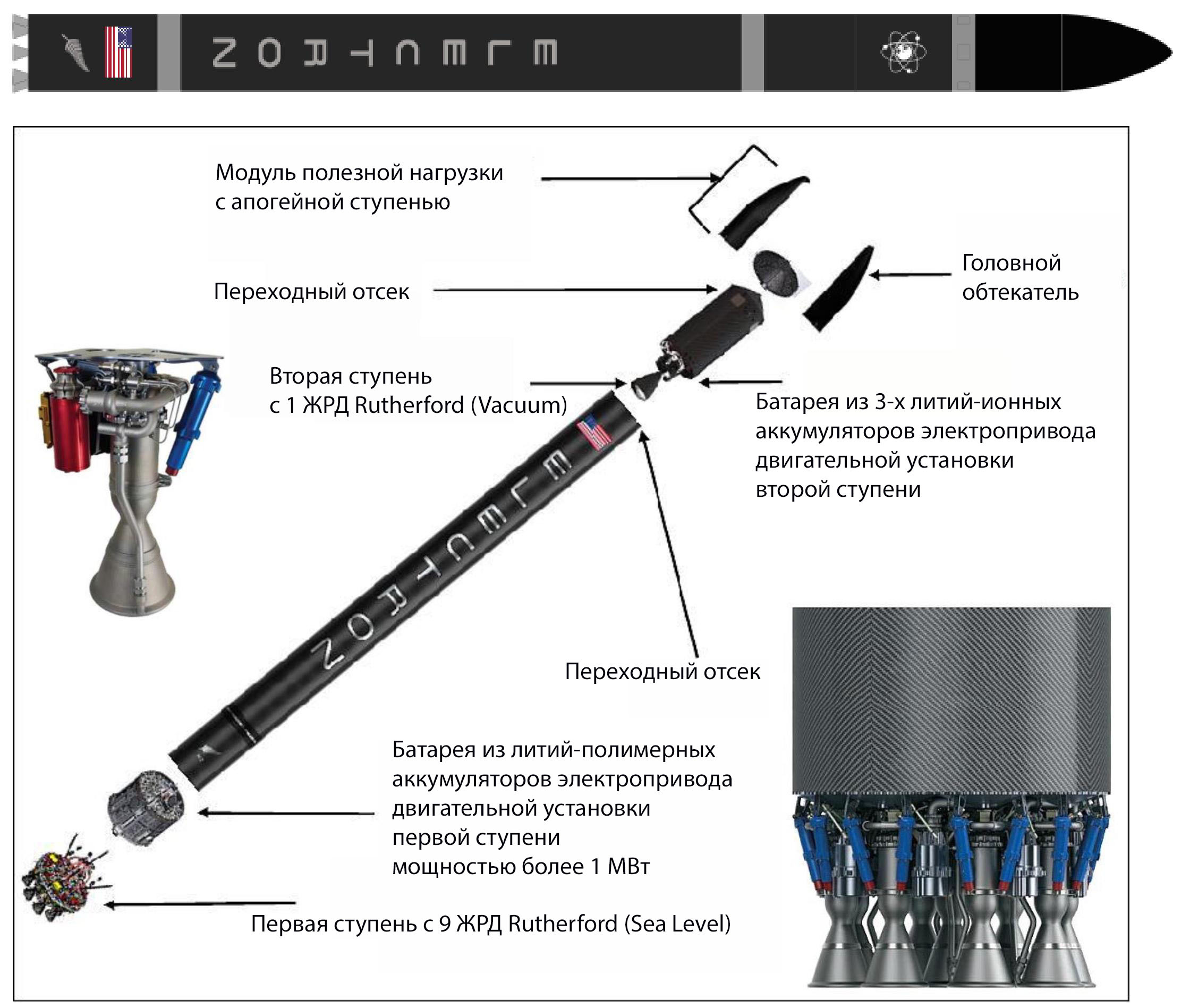

Рис. 6. Ракета-носитель Electron компании Rocket Lab

РН Vector

РН Vector – двухступенчатая сверхлегкая РН, ориентированная на коммерческий рынок микро- и наноспутников (рис. 7), созданная американской компанией Vector Space Systems . Ранее основные сотрудники этой компании работали в SpaceX над проектом РН Falcon 1.

Vector - семейство носителей, состоящее из двух модификаций: Vector-R (Rapid) массой 5 тонн и Vector-H (Heavy) массой 12 тонн. РН Vector-R будет способна вывести на низкую околоземную орбиту полезную нагрузку массой 60 кг, а на солнечно-синхронную – 26 кг. РН Vector-H будет способна доставлять на низкую орбиту 290 кг полезного груза, а на солнечно-синхронную – 95 кг.

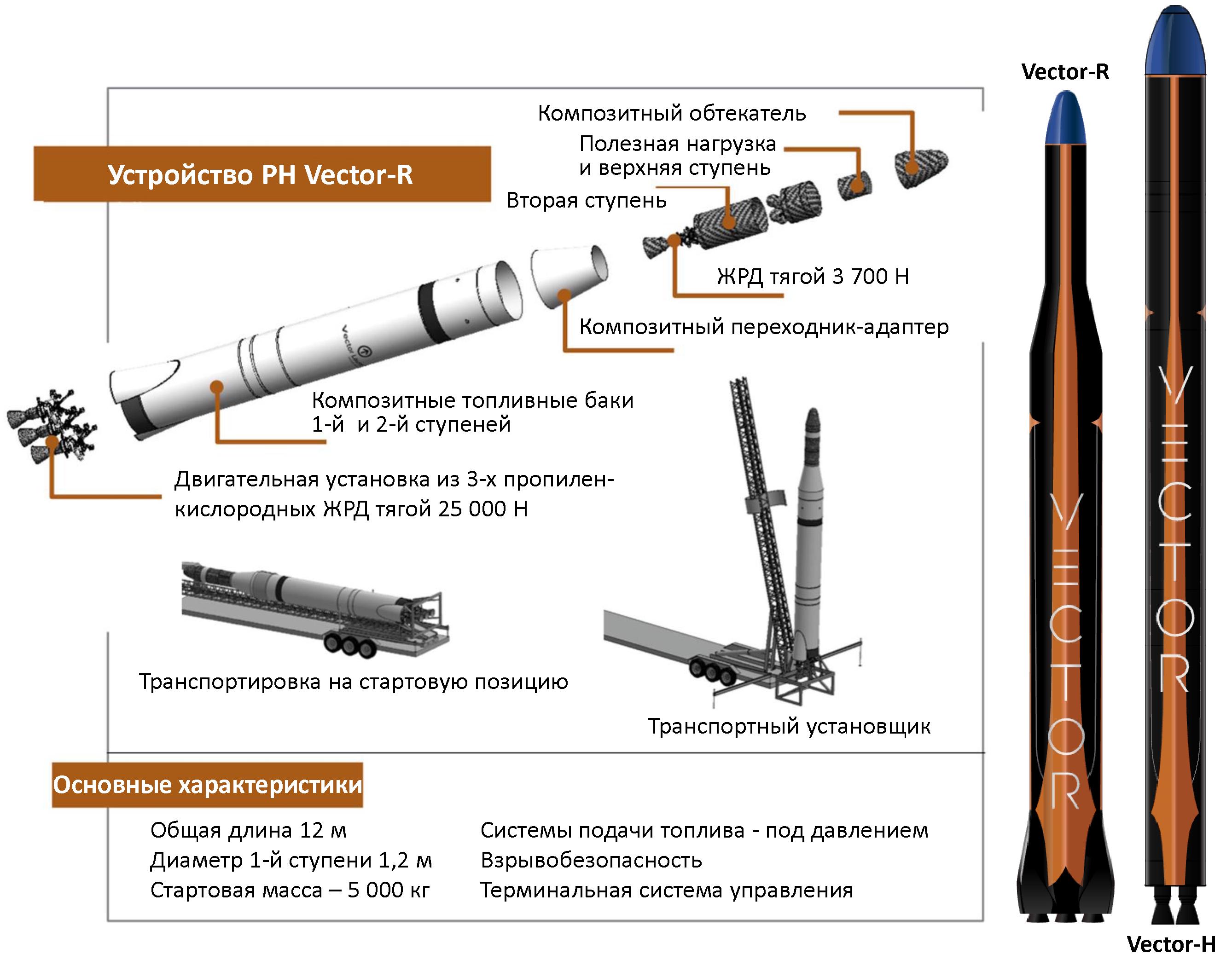

Рис. 7. Ракета-носитель Vector компании Vector Space Systems

В конструкции РН Vector широко используются углеродные композиты (этим объясняется черный цвет ракеты). На первой ступени РН Vector-R установлено три пропилен-кислородных ЖРД, на первой ступени Vector-H – шесть пропилен-кислородных ЖРД. Форсунки (инжекторы) ЖРД печатаются на 3D-принтере. На РН может устанавливаться третья ступень с электроракетными или твердотопливными двигателями.

В 2017 году было проведено два суборбитальных испытательных пуска РН Vector-R. На 2019 год запланировано четыре пуска, в том числе два – с выведением КА на НОО. В перспективе, по мнению руководства компании Vector Space Systems, будет возможным выполнение до 100 пусков РН Vector ежегодно.

Рассматривается возможность повторного использования первой ступени РН Vector, первая ступень будет возвращаться на землю с помощью парашютной системы.

РН Arion 2 (Miura 5)

Испанский стартап PLD Space пытается создать сверхлегкую РН с многоразовой первой ступенью Arion 2 (рис. 8) [12, 20]. Ракета рассчитана на выведение на НОО 150 кг полезного груза. Спасение первой ступени будет осуществляться при помощи парашюта, надувного тормозного устройства или тормозных ракетных двигателей (окончательно способ спасения еще не выбран).

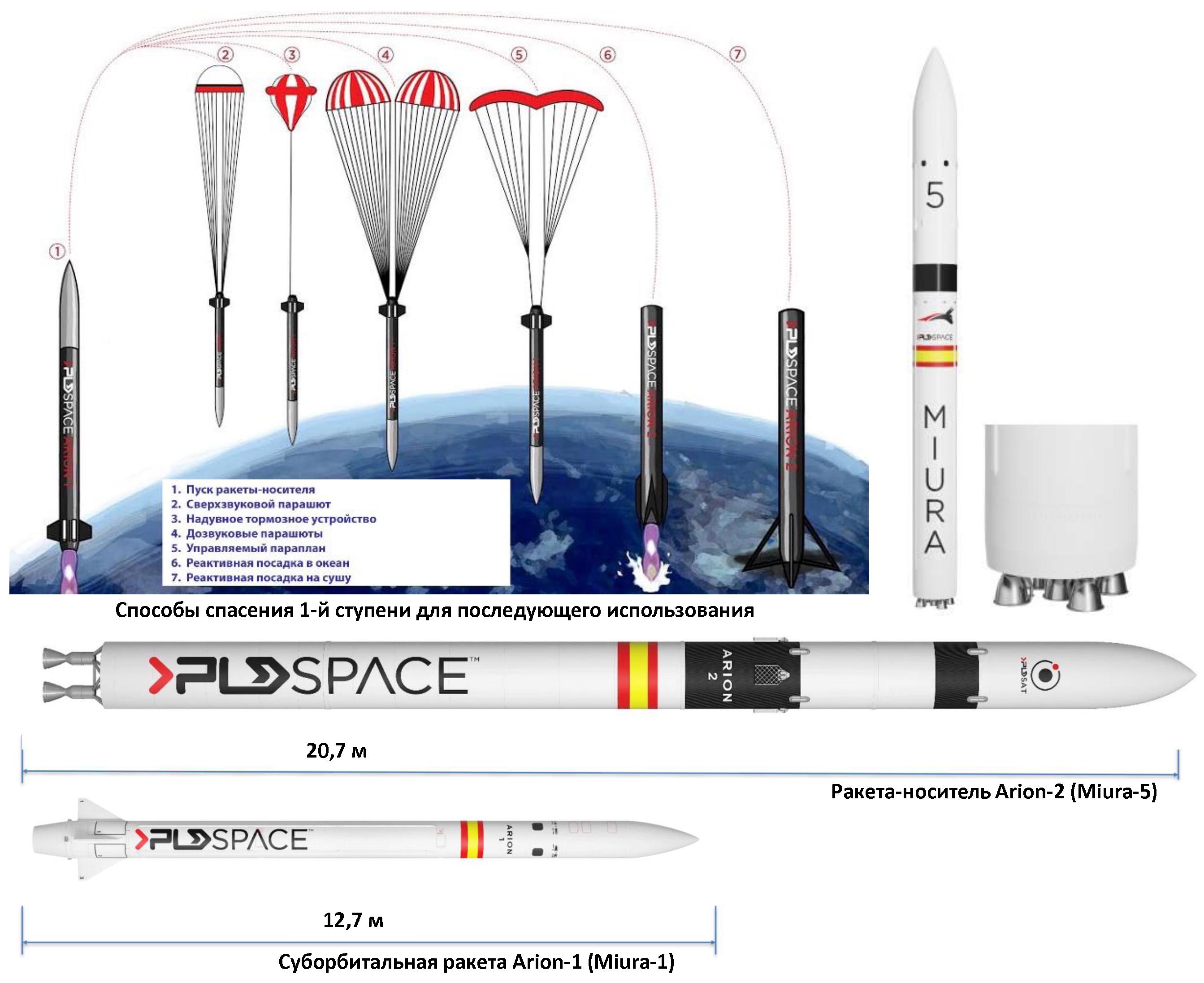

Рис. 8. Ракета-носитель Arion 2 / Miura 5 компании PLD Space

В конце 2018 года фирма PLD Space объявила об изменении конструкции ракеты с целью удвоения массы выводимой на НОО (высотой 500 км) полезной нагрузки (доведения ее до 300 кг). Стартапу была оказана поддержка со стороны Европейского космического агентства в размере 300 тыс. евро. Также было принято решение об изменении названия ракеты с Arion 2 на Miura 5. Цифра в названии Miura 5 отражает количество ЖРД на первой ступени, а новое название позволит, по замыслу, избежать путаницы с ракетами компании Ariane Group.

На третий квартал 2019 года намечен суборбитальный испытательный пуск прототипа первой ступени РН Miura 5 - Miura 1. Первый запуск Arion 2 (Miura 5) запланирован на 2021 год.

Продолжение статьи читайте в следующем выпуске журнала



Литература

1. Timo Wekerle et all. Status and Trends of Smallsats and Their Launch Vehicles — An Up-to-date Review // Journal of Aerospace Technology and Management. 2017. Vol. 9. No. 3. Pp. 269-286. DOI: 10.5028/jatm.v9i3.853

2. Сенькин В.С. Оптимизация проектных параметров ракеты-носителя сверхлегкого класса // Техническая механика. 2009. № 1. С. 80-88.

3. To Reach the High Frontier: A History of U.S. Launch Vehicles. 1st Edition, University Press of Kentucky, 2002. 525 p.

4. Encyclopedia Astronautica [Электронный ресурс]. URL: https://everipedia.org (Дата обращения: 20.04.2019).

5. Smallsat Launch Vehicle Markets [Электронный ресурс]. URL: https://www.nsr.com/research/smallsat-launch-vehicle-markets/ (Дата обращения: 30.03.2019).

6. Hertzfeld H.R. The State of Space Economic Analyses: Real Questions, Questionable Results // New Space. 2013. No. 1(1). Pp. 21-28.

7. 2018 Nano/Microsatellite Launch History & Market Forecast (1-50 kg) [Электронный ресурс]. URL: https://twitter.com/SpaceWorksSEI/media (Дата обращения: 28.03.2019).

8. Sweeting M. ICT Business with Micro/Mini-Satellites [Электронный ресурс]. URL: http://www.soumu.go.jp/main_content/000462909.pdf (Дата обращения: 29.03.2019).

9. Smallsat constellations [Электронный ресурс]. URL: https://satelliteobservation.net/2017/02/11/smallsat-constellations/ (Дата обращения: 28.03.2019).

10. Micro-launchers: what is the market? Quick and flexible delivery of small payloads. February 2017 [Электронный ресурс]. URL: https://www.pwc.fr/fr/assets/files/pdf/2017/02/micro-lanceurs_dec2016.pdf (Дата обращения: 30.03.2019).

11. Surplus missile motors. Sale Price Drives Potential Effects on DOD and Commercial Launch Providers. Report to Congressional Addressees // United States Government Accountability Office (GAO-17-609), August 2017. 58 p.

12. The Annual Compendium of Commercial Space Transportation: 2018. Federal Aviation Administration, January 2018, Washington. 255 p.

13. Carlos Niederstrasser. Small Launch Vehicles – A 2018 State of the Industry Survey // 32nd Annual AIAA/USU Conference on Small Satellites, SSC18-IX-01 [Электронный ресурс]. URL: https://digitalcommons.usu.edu/cgi/viewcontent.cgi?article=4118&context=smallsat (Дата обращения: 01.03.2019).

14. Japan’s SS-520 CubeSat Launch Vehicle Achieves Success on Second Try [Электронный ресурс]. URL: http://spaceflight101.com/japan-ss-520-5-launch-success/ (Дата обращения: 01.03.2019).

15. SPARK (Super Strypi) [Электронный ресурс]. URL: http://spaceflight101.com/spacerockets/spark-super-strypi/ (Дата обращения: 01.03.2019).

16. Max Polyakov. Relaunches Firefly with High Hopes to Bridge Gap between CubeSats and Space [Электронный ресурс]. URL: https://noosphereventures.com/max-polyakov-relaunches-firefly-aerospace-with-high-hopes-to-bridge-gap-between-cubesats-and-space/ (Дата обращения: 01.03.2019).

17. Firefly Payload User’s Guide. August 10, 2018. Austin (Texas): Firefly Aerospace Inc. 64 p.

18. Electron. Payload User's Guide. Version 6.2, Rocket Lab. New Zealand, 2018. 53 p.

19. Vector-H Forecasted Launch Service Guide – VSS-2017-023 - Version 2.0. Tucson (Arizona): Vector Space Systems, 2017. 14 p.

20. Arion-2 ‑ Miura-5 [Электронный ресурс]. URL: http://www.b14643.de/Spacerockets_3/PLD-Space/Description/Frame.htm (Дата обращения: 01.03.2019).

21. ARCA to Perform Historic First Flight of Aerospike. Press Release: June 15th, 2017 [Электронный ресурс].  URL: http://www.arcaspace.com/en/ARCA_Space_Corporation_Demonstrator_3_Press_Release.pdf (Дата обращения: 01.03.2019).

22. IOS Neptune [Электронный ресурс]. URL: http://www.b14643.de/Spacerockets_3/Interorbital-Systems/Description/Frame.htm (Дата обращения: 01.03.2019).

23. Kieran Hayward, José Mariano López. Small satellite launch vehicle from a balloon platform / 13th Reinventing Space Conference. 9-12 November 2015. Oxford, UK (BIS-RS-2015-60) [Электронный ресурс]. URL: http://www.zero2infinity.space/wp-content/uploads/2017/08/RIspace-Paper-KH-Final.pdf (Дата обращения: 01.03.2019).

24. Responsive Access Small Cargo Affordable Launch (RASCAL) Independent Performance Evaluation David Young AE8900. Special Project Report May 3, 2004, School of Aerospace Engineering Space System Design. Laboratory Georgia Institute of Technology. Georgia 30332-0150 [Электронный ресурс]. URL: http: // hdl. handle. net /1853/8372 (Дата обращения: 01.03.2019).

25. ALASA [Электронный ресурс]. URL: https://space.skyrocket.de/doc_lau/alasa.htm (Дата обращения: 01.03.2019).

26. US Military's XS-1 Space Plane Will Be Built by Boeing [Электронный ресурс]. URL: https://www.space.com/36985-darpa-xs-1-spaceplane-boeing-phantom-express.html (Дата обращения: 01.03.2019).

27. Bertil Oving, Arnaud Van Kleef, Bastien Haemmerl, Adrien Boiron, Markus Kuhn, Ilja Müller, Ivaylo Petkov, Marina Petrozzi, Ana-Maria Neculaescu, Tudorel Petronel Afilipoae. Small Innovative Launcher for Europe: achievement of the H2020 project SMILE / 7th European conference for aeronautics and space sciences (EUCASS). Milan, Italy, 3-6 July 2017. DOI: 10.13009/EUCASS2017-600

28. New patent granted to 3D printed hybrid rocket fuel engines for low cost access to space [Электронный ресурс]. URL: https://room.eu.com/news/new-patent-granted-to-3d-printed-hybrid-rocket-fuel-engines-for-low-cost-access-to-space (Дата обращения: 15.04.2019).



References

1. Timo Wekerle et all. Status and Trends of Smallsats and Their Launch Vehicles — An Up-to-date Review. Journal of Aerospace Technology and Management, 2017, vol. 9, no. 3, pp. 269-286. DOI: 10.5028/jatm.v9i3.853

2. Sen'kin V.S. Optimizatsiya proektnykh parametrov rakety-nositelya sverkhlegkogo klassa. Tekhnicheskaya mekhanika, 2009, no. 1, pp. 80-88.

3. To Reach the High Frontier: A History of U.S. Launch Vehicles. 1st Edition, University Press of Kentucky, 2002. 525 p.

4. Encyclopedia Astronautica. Available at: https://everipedia.org (Retrieval date: 20.04.2019).

5. Smallsat Launch Vehicle Markets. Available at: https://www.nsr.com/research/smallsat-launch-vehicle-markets/ (Retrieval date: 30.03.2019).

6. Hertzfeld H.R. The State of Space Economic Analyses: Real Questions, Questionable Results. New Space, 2013, no. 1(1), pp. 21-28.

7. 2018 Nano/Microsatellite Launch History & Market Forecast (1-50 kg). Available at: https://twitter.com/SpaceWorksSEI/media (Retrieval date: 28.03.2019).

8. Sweeting M. ICT Business with Micro/Mini-Satellites. Available at: http://www.soumu.go.jp/main_content/000462909.pdf (Retrieval date: 29.03.2019).

9. Smallsat constellations. Available at: https://satelliteobservation.net/2017/02/11/smallsat-constellations/ (Retrieval date: 28.03.2019).

10. Micro-launchers: what is the market? Quick and flexible delivery of small payloads. February 2017. Available at: https://www.pwc.fr/fr/assets/files/pdf/2017/02/micro-lanceurs_dec2016.pdf (Retrieval date: 30.03.2019).

11. Surplus missile motors. Sale Price Drives Potential Effects on DOD and Commercial Launch Providers. Report to Congressional Addressees. United States Government Accountability Office (GAO-17-609), August 2017. 58 p.

12. The Annual Compendium of Commercial Space Transportation: 2018. Federal Aviation Administration, January 2018, Washington. 255 p.

13. Carlos Niederstrasser. Small Launch Vehicles – A 2018 State of the Industry Survey // 32nd Annual AIAA/USU Conference on Small Satellites, SSC18-IX-01. Available at: https://digitalcommons.usu.edu/cgi/viewcontent.cgi?article=4118&context=smallsat (Retrieval date: 01.03.2019).

14. Japan’s SS-520 CubeSat Launch Vehicle Achieves Success on Second Try. Available at: http://spaceflight101.com/japan-ss-520-5-launch-success/ (Retrieval date: 01.03.2019).

15. SPARK (Super Strypi). Available at: http://spaceflight101.com/spacerockets/spark-super-strypi/ (Retrieval date: 01.03.2019).

16. Max Polyakov. Relaunches Firefly with High Hopes to Bridge Gap between CubeSats and Space. Available at: https://noosphereventures.com/max-polyakov-relaunches-firefly-aerospace-with-high-hopes-to-bridge-gap-between-cubesats-and-space/ (Retrieval date: 01.03.2019).

17. Firefly Payload User’s Guide. August 10, 2018. Austin (Texas): Firefly Aerospace Inc. 64 p.

18. Electron. Payload User's Guide. Version 6.2, Rocket Lab. New Zealand, 2018. 53 p.

19. Vector-H Forecasted Launch Service Guide – VSS-2017-023 - Version 2.0. Tucson (Arizona): Vector Space Systems, 2017. 14 p.

20. Arion-2 ‑ Miura-5. Available at: http://www.b14643.de/Spacerockets_3/PLD-Space/Description/Frame.htm (Retrieval date: 01.03.2019).

21. ARCA to Perform Historic First Flight of Aerospike. Press Release: June 15th, 2017. Available at: http://www.arcaspace.com/en/ARCA_Space_Corporation_Demonstrator_3_Press_Release.pdf (Retrieval date: 01.03.2019).

22. IOS Neptune. Available at: http://www.b14643.de/Spacerockets_3/Interorbital-Systems/Description/Frame.htm (Retrieval date: 01.03.2019).

23. Kieran Hayward, José Mariano López. Small satellite launch vehicle from a balloon platform / 13th Reinventing Space Conference. 9-12 November 2015. Oxford, UK (BIS-RS-2015-60). Available at: http://www.zero2infinity.space/wp-content/uploads/2017/08/RIspace-Paper-KH-Final.pdf (Retrieval date: 01.03.2019).

24. Responsive Access Small Cargo Affordable Launch (RASCAL) Independent Performance Evaluation David Young AE8900. Special Project Report May 3, 2004, School of Aerospace Engineering Space System Design. Laboratory Georgia Institute of Technology. Georgia 30332-0150. Available at: http: // hdl. handle. net /1853/8372 (Retrieval date: 01.03.2019).

25. ALASA. Available at: https://space.skyrocket.de/doc_lau/alasa.htm (Retrieval date: 01.03.2019).

26. US Military's XS-1 Space Plane Will Be Built by Boeing. Available at: https://www.space.com/36985-darpa-xs-1-spaceplane-boeing-phantom-express.html (Retrieval date: 01.03.2019).

27. Bertil Oving, Arnaud Van Kleef, Bastien Haemmerl, Adrien Boiron, Markus Kuhn, Ilja Müller, Ivaylo Petkov, Marina Petrozzi, Ana-Maria Neculaescu, Tudorel Petronel Afilipoae. Small Innovative Launcher for Europe: achievement of the H2020 project SMILE / 7th European conference for aeronautics and space sciences (EUCASS). Milan, Italy, 3-6 July 2017. DOI: 10.13009/EUCASS2017-600

28. New patent granted to 3D printed hybrid rocket fuel engines for low cost access to space. Available at: https://room.eu.com/news/new-patent-granted-to-3d-printed-hybrid-rocket-fuel-engines-for-low-cost-access-to-space (Retrieval date: 15.04.2019).



© Клюшников В. Ю., 2019



История статьи:

Поступила в редакцию: 15.07.2019

Принята к публикации: 09.08.2019



Модератор: Дмитрюк С. В.

Конфликт интересов: отсутствует



Для цитирования:

Клюшников В. Ю. Ракеты-носители сверхлегкого класса: ниша на рынке пусковых услуг и перспективные проекты. Часть 1. // Воздушно-космическая сфера. 2019. №3. С. 58-71.



Например, многоспутниковая низкоорбитальная система широкополосной связи OneWeb будет состоять из 720 спутников, размещенных в 18 орбитальных плоскостях, а система Starlink (Space X) ‑ из 4425 спутников в 80 орбитальных плоскостях. (Press L. Simulation of OneWeb, SpaceX and Telesat's Proposed Global Broadband Constellations) // URL:

http://www.circleid.com/posts/20190102_simulation_of_oneweb_spacex_telesats_broadband_constellations/



ранее опубликовано

все статьи и новости
